恒压供水测控系统

一、系统概述

    自动恒压供水测控系统包括自动恒压供水控制系统和GPRS远程监测调度系统二个子系统。自动恒压供水控制系统完成实质性的本地自动控制，GPRS远程监测调度系统则对现场的压力、瞬流、累流、浊度、余氯、PH、用电量、相电压、相电流、机泵状态等数据进行采集，并通过GPRS/CDMA/GSM、网络线等远程传送到控制管理中心，进行相关的分析统计处理，生成实时图形数据、历史数据、曲线分析、报表打印等。可广泛应用于各大型小区、加压站自动供水和远程测控等应用领域中。

    自动恒压供水系统应用的电动机调速装置均采用交流变频技术，而系统的控制装置采用PLC控制器，因PLC不仅可实现泵组、阀门的逻辑控制，并可完成系统的数字PID调节功能，可对系统中的各种运行参数、控制点的实时监控，并完成系统运行工况的画面显示、故障报警及打印报表等功能。自动恒压供水系统具有标准的通讯接口，可与城市供水系统的上位机联网，实现城区供水系统的优化控制，为城市供水系统提供了现代化的调度、管理、监控及经济运行的手段。恒压供水控制系统的基本控制策略是：采用电动机调速装置与可编程控制器(PLC)构成 控制系统，进行优化控制泵组的调速运行，并自动调整泵组的运行台数，完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。系统的控制目标是泵站总管的出水压力，系统设定的给水压力值与反馈的总管压力实际值进行比较，其差值输入CPU运算处理后，发出控制指令，控制泵电动机的投运台数和运行变量泵电动机的转速，从而达到给水总管压力稳定在设定的压力值上。供水系统的设定压力应该根据流量的变化而不断修正设定值，这种恒压供水技术称为变量恒压供水，即供水系统最不利点的供水压力为恒值而泵站出口总管压力连续可调。典型的自动恒压供水系统的结构框图如图所示；系统具有控制水泵出口总管压力恒定、变流量供水功能，系统通过安装在出水总管上的压力传感器、流量传感器，实时将压力、流量非电量信号转换为电信号，输入至可编程控制器(PLC)的输入模块，信号经CPU运算处理后与设定的信号进行比较运算，得出最佳的运行工况参数，由系统的输出模块输出逻辑控制指令和变频器的频率设定值，控制泵站投运水泵的台数及变量泵的运行工况，并实现对每台水泵根据CPU指令实施软启动、软切换及变频运行。系统可根据用户用水量的变化，自动确定泵组的水泵的循环运行，以提高系统的稳定性及供水的质量。

    自动恒压供水测控系统对自动恒压供水控制系统和GPRS远程监测调度系统进行了整合，既实现了本地自动恒压供水控制，又实现了远程监测调度。同时，又充分利用了硬件资源共享，节省了费用。

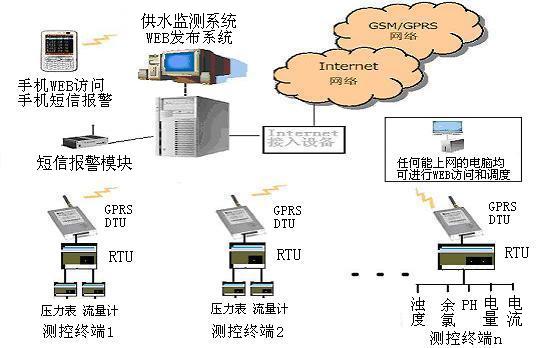

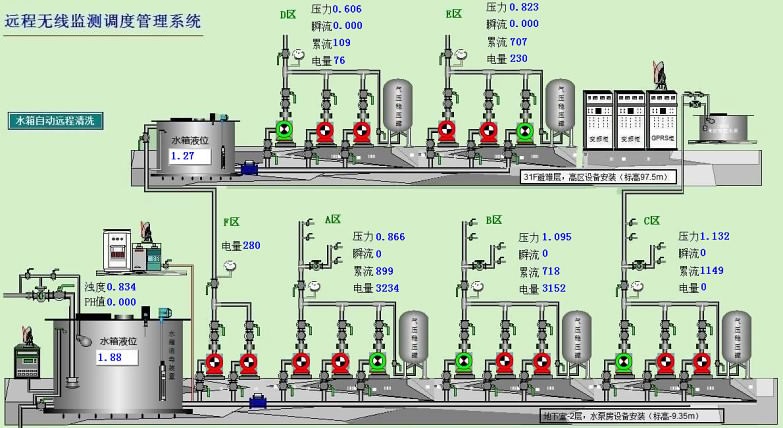

          系统结构图如下：

二、自动恒压供水系统的功能和特点
    ●恒压供水技术因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，

       比靠调节阀门的控制水泵出口压力的方式，具有降低管道阻力大大减少截流损失的效能。
    ●由于变量泵工作在变频工况，在其出口流量小于额定流量时，泵转速降低，减少了轴承的磨

       损和发热，延长泵和电动机的机械使用寿命。
    ●因实现恒压自动控制，不需要操作人员频繁操作，降低了人员的劳动强度，节省了人力
    ●水泵电动机采用软启动方式，按设定的加速时间加速，避免电动机启动时的电流冲击，对电

       网电压造成波动的影响，同时也避免了电动机突然加速造成泵系统的喘振。
    ●由于变量泵工作在变频工作状态，在其运行过程中其转速是由外供水量决定的，故系统在运

       行过程中可节约可观的电能，其经济效益是十分明显的。由于其节电效果明显，所以系统具

       有收回投资快，而长期受益，其产生的社会效益也是非常巨大。
三、GPRS远程监测调度系统的功能和特点

    此功能跟自来水调度三遥系统功能类同，请参看本公司关于自来水调度三遥系统的介绍

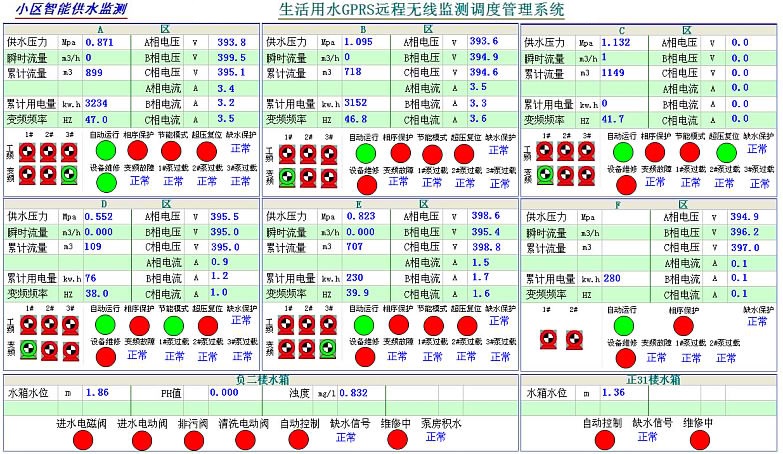

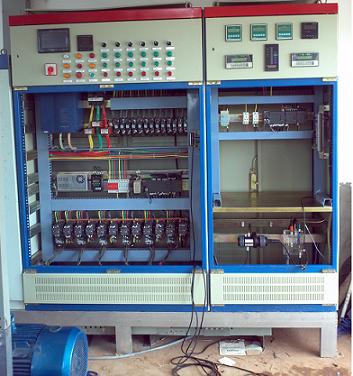

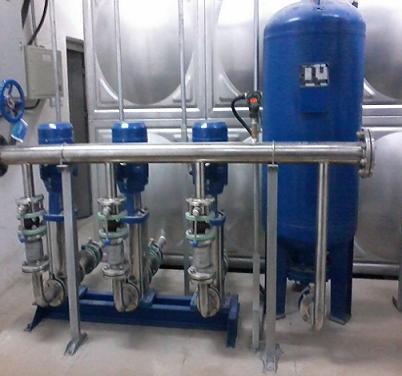

    现场安装图如下所示：
