环保数据监测系统

一、系统概述

    环保数据监测系统是由中心软件和远程各个污染源排放监测点组成。各个监测点对污染源进行自动采样、对主要污染因子进行在线监测,并通过GPRS/CDMA/GSM等将数据发送到监测管理中心,进行相关的分析统计处理,生成实时图形数据、历史数据、曲线分析、报表打印等,以便于掌握城市污染源排放情况及污染源排放总量,对污染源进行统一监督管理。可采集的污染源数据如下:

污水:化学需氧量(CODcr)、生化需氧量(BOD5)、氨氮、总氮、PH值、悬浮物(SS)、总磷、硫

       化物、硫酸盐、溶解性固体、磷酸盐、色度总镉、总铅、总铜、六价铬等;

废气:烟尘(颗粒物)、氮氧化物、二氧化硫、烟气、烟温、流速、黑度等;

环境质量:室内空气质量(菌落总数、可吸入颗粒物PM10、甲醛、苯系物、总挥发性有机物

       TVOC、氨、氡),噪声,餐饮业油烟排放等;
    系统采用C/S+B/S结构,中心软件包括环保数据监测系统软件和WEB发布软件,在任何联网的电脑均可通过WEB浏览各监测点的污染源实时数据。同时支持智能手机WEB浏览和手机短信报警,可随时随地了解实时的污染源信息。

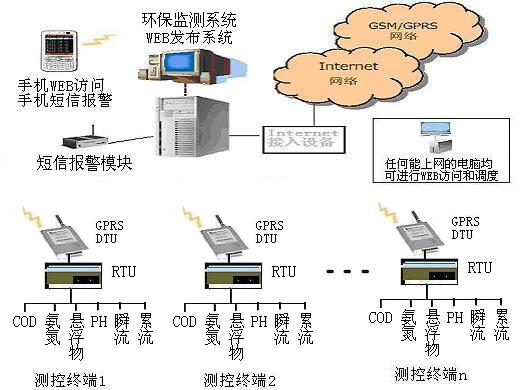

                    系统结构图如下:



二、系统的主要特点

    实时监测各企业排污口污水COD含量、氨氮、悬浮物、PH值和污水排放量。

实时监测电动阀门的开、关状态。

远程控制电动阀门的开启和关闭。

可设定污水COD上限值,COD监测数据越限时系统可自动关闭阀门,停止排污。

可扩展采集其它污染源数据。

三、软件的主要功能

通信和采集功能

支持GPRS、CDMA、GSM、数传电台、TCP/IP及专线等多种通信方式

定时自动巡测各个测站,历史数据自动存盘。

随机点测各个测站。

设置定时时间间隔。

    时钟同步功能

       服务器、工作站可以通过网络进行时钟的同步,数据通信前台机对各个监测站进行广播校时,实现整个环保数据监测系统时间同步,校时每15分钟自动进行一次,也可以手动发送。

数据补调功能

       采取数据暂存技术,在数据未能送达指定服务器时,数据存放在当地,待系统正常后实现自动调补,把缺失的数据从本站补调回水文自动测报系统数据库。

自动补调:计算机具有动态数据补调功能,不须人工干预,软件会定时搜索历史数据库,把丢失的数据自动补调回来,数据完整性好。

人工补调:调度人员可随机补调某个测站或所有测站在某一时刻丢失的数据,时刻保持数据的完整性。

自动补调的时间和次数可人工设置。

具有基于优先级别的任务调度功能,事故、 越限优先报警,报警记录可查询、打印。

主要参数超限以声、光方式报警。

故障、超限报警定位准确。

能人工中断声、光报警。

       支持手机短信报警。

系统组态功能

RTU参数可组态。

模拟量、脉冲数字量、遥信量的设置可组态。

数值计算量、布尔计算量的定义可组态。

日、月、年数据库定义可组态。

计算量计算公式可自行定义。

图形显示可自行定义。

数据库管理功能

自动形成历史数据文件。

可对历史数据按多种条件进行查询、修改。

对不可测得的参数可人工输入。

可对历史数据进行各种统计、处理。。

图形显示功能

可显示各种污染源监测点分布图、地图等。

数据可实时地在画面上动态显示。

图上的参数及其显示位置可在线修改。

多种形式的曲线

可绘制时变曲线、直方图、饼图、机泵运行图等多种形式的曲线。

可绘制多种形式的单轴、多轴对比曲线。

曲线可输出到绘图仪上。

报表功能

可打印各种日志表、日、月、年统计报表。

报表格式可在屏幕上预览。

报表的数据来源可灵活定义。

美观的图形用户界面

具有图符、对话框、滚动条等资源。

支持鼠标、触摸屏操作。

具有动画连接功能

能以连接目标或图符的外观变化来反映实时数据的变化。

可通过建立滑动连接、按组连接、颜色与报警状态连接、百分填充连接等各种动画连接来把目标值

         的设定、开关量状态、报警状态、COD含量、氨氮、悬浮物、PH值和污水排放量的变化等情况生动

            地表示出来。

送模拟屏显示功能:可以通过串行口,把数据送到大模拟屏进行显示。

各个污染源监测点COD含量、氨氮、悬浮物、PH值和污水排放量等数据可以实时发布到WEB,在任何可以通过IE上网的地方都可以查看,可随时随地了解环保监测的情况。

    支持手机WEB浏览和手机短信报警。

    中心软件采用C/S+B/S结构。

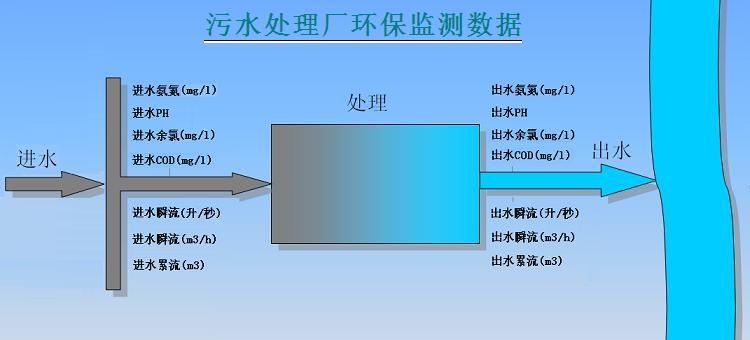

    系统界面图如下所示:



四、硬件设备选型(产品齐全,可根据现场网络和供电等情况灵活配置)

    YY-2000P西门子测控终端 (市电220V,GPRS/CDMA/GSM)

R82通用智能测控终端     (市电/蓄电池/太阳能供电, GPRS/CDMA/GSM)

K33A锂电池测控终端     (内部锂电池供电, GPRS/CDMA/GSM,空闲时休眠)


           现场安装图如下所示:
